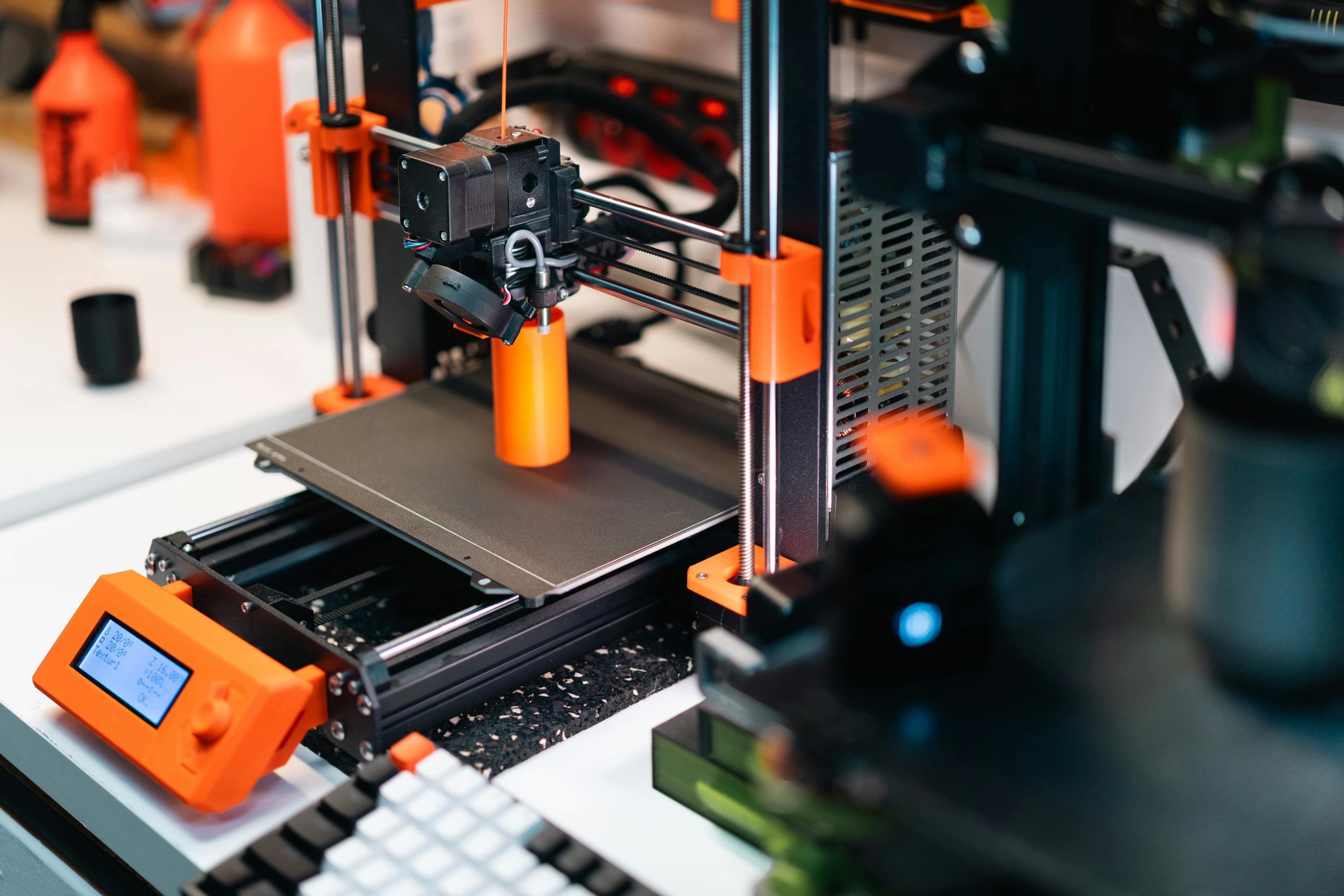

3D-печать прототипов
Прототип — самый ценный шаг в разработке продукта. Это первый раз, когда ваш дизайн попадает в руки — и часто последнее место, где ошибки обходятся дёшево. 3D-печать идеальна для прототипирования, потому что одна итерация стоит несколько десятков евро и занимает дни, а не недели.
В этой статье — как компании эффективно используют 3D-печать в разработке, какие сроки и стоимость ожидать, и какие ошибки часто делают новички.
Почему 3D-печать для прототипов
Традиционное прототипирование — пресс-формы литья, ЧПУ, ручная работа — долго и дорого. Одна форма стоит тысячи евро и занимает недели. Если дизайн не работает, платите снова.
3D-печать это меняет:
- Одна итерация обычно 30–200 € — в зависимости от материала и размера.
- Срок 3–7 рабочих дней от запроса до детали в руках.
- Сложная геометрия не добавляет стоимости — соты, внутренние каналы, органические формы печатаются так же просто, как кубики.
- Изменения дизайна быстрые — обновляете файл за минуты, следующая итерация печатается на следующий день.
Это превращает прототипирование в итеративный процесс, где за бюджет одной литой версии можно протестировать 3–5 вариантов.
Как выглядит быстрый цикл прототипирования
Типичный цикл разработки с 3D-печатью:
День 1 — Дизайн. Ваш инженер или дизайнер создаёт CAD-модель. Если дизайнера нет, мы строим модель по чертежу или описанию.
День 2 — Предложение и решение. Присылаете файл, получаете цену, срок и рекомендацию по материалу. Обычно ответ в тот же день.
Дни 3–5 — Печать и отделка. Печать на наших крупноформатных принтерах. Где нужно — шлифовка, покраска, установка резьбовых вставок, сборка многосоставных изделий.
Дни 5–7 — Тестирование у вас. Вы получаете деталь и тестируете. Если нужна корректировка — сообщаете.
Дни 8–10 — Следующая итерация. Новый файл, новое предложение, новая печать.
Весь цикл — 8–10 дней, вместо недель или месяцев в традиционном процессе.
Какие прототипы печатаем
Практически любые, помещающиеся в 800 × 800 × 1000 мм. Типичные запросы:
- Дизайн продукта. Новый потребительский товар, внешний вид и эргономику которого нужно проверить.
- Механический прототип. Механизм с подвижными частями — петли, ползуны, шестерни.
- Корпус электроники. Для нового устройства, где всё должно поместиться — порты, кнопки, экраны.
- Прототип формы или отливки. До вложения в дорогую форму тестируете с печатным прототипом, работает ли дизайн.
- Прототип оснастки или инструмента. Вспомогательные элементы производственной линии, которые потом будут фрезероваться.
- Автомобильная или техническая деталь. Замена неизвестной части или прототип улучшения.
- Модель медицинского изделия. Не для применения на пациенте, а для клинического тестирования, подготовки хирурга или презентации.
Выбор материала для прототипа
Для первой итерации PLA почти всегда правильный ответ — дёшево, быстро, достаточно точно. Визуальный контроль, проверка формы и размеров, презентация клиенту — всё это покрывает PLA.
Для функциональных тестов (нагрузка, тепло, реальное использование) — переход на PETG или PETG Carbon.
Для прототипа, близкого по свойствам к конечному продукту, ABS даёт результаты, близкие к литью под давлением.
Рекомендации по дизайну 3D-печатного прототипа
Несколько простых правил, которые держат затраты низкими, а результат — прочным:
Толщина стенки минимум 1.5 мм. Более тонкие стенки получаются хрупкими и могут деформироваться.
Избегайте навесов более 45°. Поверхности под большим углом требуют поддержек, что увеличивает время печати и оставляет следы.
Учитывайте ориентацию печати. Прочность максимальна вдоль вертикальных стенок, минимальна между слоями. Если деталь несёт нагрузку горизонтально, сообщите нам.
Минимум 0.2 мм зазора между подвижными деталями. Принтер не работает с нанометровой точностью.
Резьбы делайте крупнее стандарта — M3 плохо печатается, используйте M5 и больше или устанавливаем металлические вставки.
Если сомневаетесь — присылайте CAD-файл с пометкой «проверить для прототипа», мы проверим и предложим изменения.
Типичные ошибки и как их избежать
Ошибка 1: Слишком много итераций сразу. Не заказывайте 5 разных версий одновременно. Сделайте первую, протестируйте, извлеките урок, потом заказывайте вторую.
Ошибка 2: Неправильный материал для первой итерации. ABS прочнее, но дороже и медленнее. Для первой «работает ли форма» итерации хватает PLA.
Ошибка 3: Переоценка точности. FDM-принтеры точны до ±0.2–0.5 мм. Если нужна выше — SLA или ЧПУ-обработка.
Ошибка 4: Непонятные требования. Перед запросом определите: какую нагрузку несёт деталь? Где работает? Насколько горячо? Без ответов выбор материала — угадывание.
Ошибка 5: Игнорирование отделки. Сырая 3D-печать показывает слои. Если важна презентация — планируйте шлифовку или покраску с этапа предложения.
B2B-партнёрство и рамочные договоры
Для компаний, которым регулярно нужны прототипы, предлагаем рамочные договоры:
- Приоритет в очереди
- Скидки на объём
- Выделенный контакт для запросов
- NDA для чувствительных дизайнов
Если ваша компания планирует регулярный объём разработки, напишите нам с пометкой «рамочный договор», согласуем условия.
Часто задаваемые вопросы
Сколько стоит средний прототип?
Малая деталь (корпус электроники, механическая): 30–80 €. Средний прототип (потребительский продукт): 80–200 €. Крупный или многосоставный: 200–500 €.
Могу ли предоставить свою CAD-модель?
Да — присылайте STL, STEP, OBJ, 3MF или IGES. Если файла нет, мы построим модель по чертежу, фотографии, эскизу или образцу.
Насколько точен 3D-печатный прототип?
FDM-допуск ±0.2–0.5 мм в зависимости от детали. Достаточно для большинства задач прототипирования. Для более жёстких (±0.05 мм) — SLA или ЧПУ.
Можете помочь с улучшением дизайна?
Да. Просматриваем файл и отмечаем места, где стенки слишком тонкие, углы слишком острые или ориентация печати дала бы лучший результат. Для простых деталей обычно включено в предложение без доплаты.
А если прототип не подходит?
Итерация. Это нормально. Большинство успешных продуктов проходят 3–5 итераций до производства. Каждая итерация — отдельное предложение.
Итог
3D-печать делает прототипирование быстрым, дешёвым и итеративным. Лучший метод разработки, когда:
- Важно время — дни вместо недель.
- Ограничен бюджет — каждая итерация стоит десятки, а не тысячи евро.
- Дизайн должен развиваться — 3–5 итераций это норма, а не провал.
Начните с прототипа: пришлите файл или посмотрите оценку в калькуляторе.
